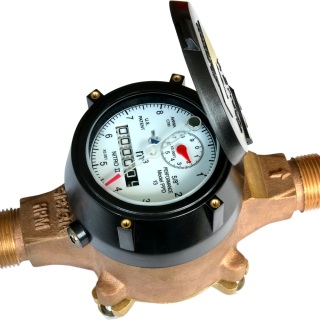

Contatore d'acqua volumetrico a pistone AWWA

Tipo a pistone volumetrico (standard AWWA)

NWM PPD è un contatore dell'acqua a cilindrata positiva (volumetrico), a pistone rotante con registro di tipo Super Dry dalle dimensioni 5/8X1/2" a 2" progettato da NWM e conforme a AWWA C700.

FUNZIONAMENTO:
L'acqua scorre attraverso il filtro del misuratore e nella camera di misurazione dove aziona il pistone. Il pistone bilanciato idrodinamicamente ruota guidato da una piastra di divisione. Un magnete di azionamento trasmette il movimento del pistone ad un magnete di azionamento situato all'interno del registro ermeticamente sigillato. Il magnete è collegato a un treno di ingranaggi che traduce la rotazione del pistone in totalizzatori di volume

visualizzato sul quadrante del registro.

COSTRUZIONE:
Il contatore per acqua a caricamento dal basso NWM PPD è costituito da tre componenti di base: cassa principale, camera di misurazione e un registro sigillato. Le casse principali di tutte le dimensioni sono costruite utilizzando leghe di ottone o leghe di bronzo o leghe di ottone senza piombo. Le camere di misurazione sono costruite con un polimero sintetico resistente. Le piastre inferiori sono in lega di ottone. I registri sono disponibili in lettura diretta o in uscita elettronica con coperchio del registro in plastica e protezione del registro in plastica, coperchio del registro in ottone e protezione del registro in ottone COME OPZIONE.
