Metro AWWA per misuratori di alta qualità

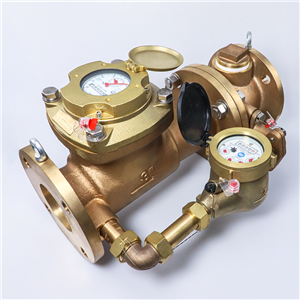

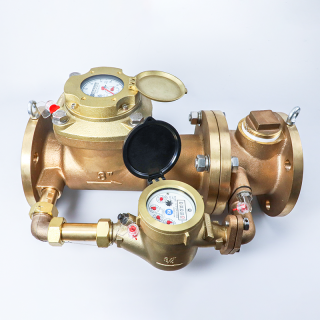

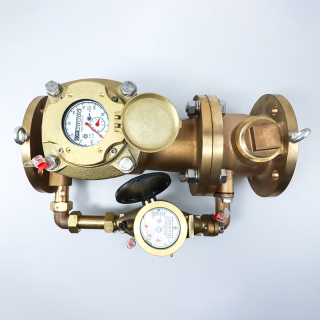

Compound meter (standard AWWA)
FUNZIONAMENTO:I misuratori di composti in bronzo NWM PMCB utilizzano un misuratore del tipo a turbina sulla linea di flusso principale e un misuratore di dimensioni proporzionate sulla linea di bypass a bassa portata. Una valvola di commutazione controlla il flusso dell'acqua attraverso l'apposito dispositivo di misurazione. Prima che la valvola si apra, tutta l'acqua scorre attraverso il misuratore di flusso basso. All'aumentare della pressione, la valvola si apre, consentendo all'acqua di fluire attraverso entrambi i metri. Il movimento degli elementi di misura viene trasmesso a magneti guida, che trasmettono il moto a magneti guidati situati all'interno di registri ermeticamente chiusi. I magneti sono collegati a treni di ingranaggi, che traducono le rotazioni in totalizzatori di volume visualizzati sulle facce del quadrante di registro.
I misuratori di composti in bronzo NWM PMCB utilizzano un misuratore del tipo a turbina sulla linea di flusso principale e un misuratore di dimensioni proporzionate sulla linea di bypass a bassa portata. Una valvola di commutazione controlla il flusso dell'acqua attraverso l'apposito dispositivo di misurazione. Prima che la valvola si apra, tutta l'acqua scorre attraverso il misuratore di flusso basso. All'aumentare della pressione, la valvola si apre, consentendo all'acqua di fluire attraverso entrambi i metri. Il movimento degli elementi di misura viene trasmesso a magneti guida, che trasmettono il moto a magneti guidati situati all'interno di registri ermeticamente chiusi. I magneti sono collegati a treni di ingranaggi, che traducono le rotazioni in totalizzatori di volume visualizzati sulle facce del quadrante di registro.
COSTRUZIONE:I misuratori di composti in bronzo NWM PMCB sono costituiti da un case principale, un misuratore di turbina, un alloggiamento della valvola di commutazione, un coperchio del case principale, un misuratore del tipo a getto multiplo e gruppi di registro azionati magneticamente. La custodia principale, l'alloggiamento del cambio e il misuratore di bypass sono in ottone o bronzo. Il gruppo di elementi di misura comprende il gruppo del rotore, l'albero verticale e una paletta di calibrazione che elimina la necessità di cambi di calibrazione. Il coperchio del registro in plastica e la copertura del registro sono in plastica, il coperchio del registro in ottone e la copertura del registro COME OPZIONE.
